防爆正壓通風柜
中通智能從事防爆電氣科研生產銷售多年，產品質量有保障
可定制
煙管蒸汽鍋爐防爆正壓通風型配電柜
正壓通風型防爆配電柜，煙管蒸汽鍋爐防爆正壓通風型配電柜
，煙管蒸汽鍋爐防爆正壓通風型配電柜適用范圍。
發布時間：2023-05-18 09:18:01
█ 煙管蒸汽鍋爐防爆正壓通風型配電柜適用范圍
1．適用于爆炸性氣體環境1區、2區危險場所
；
2．適用于IIA、IIB
、IIC級爆炸性氣體環境
；
3．適用于可燃性粉塵環境20區、21區
、22區
；
4．適用于溫度組別為T1—T6的環境；
5．本產品適用于石油化工
、海上鉆井平臺
、冶金、醫藥
、輕工
、紡織、釀酒
、油漆
、涂料、生物工程
、航天航空工程以及軍事設施等工廠中
；

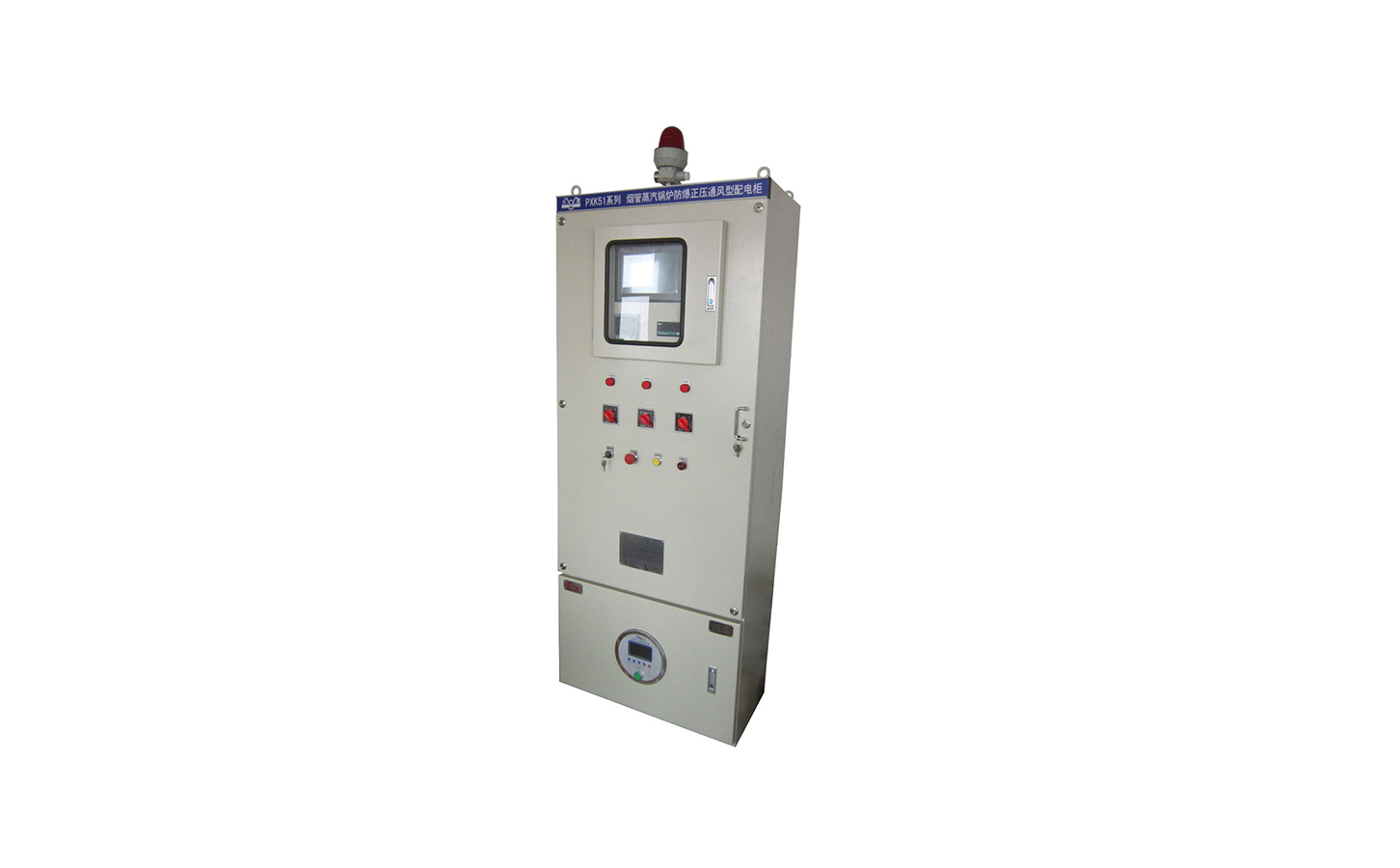

煙管蒸汽鍋爐防爆正壓通風型配電柜
█ 煙管蒸汽鍋爐防爆正壓通風型配電柜產品特點
1．本產品外殼采用優質鋼板焊接或不銹鋼焊接成型，表面經高速拋光后粉末靜電噴塑
，外形美觀
；
2．本產品為“中通電氣”改進型防爆產品，可根據用戶要求安裝各種普通的檢測儀表
、分析儀表、顯示儀表、變壓器 、軟啟動器
、變頻器
、PLC、各種按鈕
、開關
、微電腦觸摸屏以及普通電器元件，對用戶需裝電器元件完全不受限制
；
3．采用多樣化設計
，可選擇柜式（上下形式，左右形式）
、壁掛式
、琴臺式、平面式等
；
4．配電柜由柜體
、控制系統、補氣系統
、報警系統
、配電系統組成；正壓腔內裝部分控制系統的防爆元件及用戶的配電系統元件（也可根據客戶要求訂做分體式或聯機式）
；
5．本左右柜進氣方式為通風型
，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走
，具有很好的散熱效果
。
6．本產品引用GB3836.1-2000 ,GB3836.5-2004以及相關標準設計、制造
、檢驗
。
正壓柜在自動控制系統的控制下，通入保護氣體
，正壓腔內壓力高于正壓腔外的壓力
，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓腔內，保證內裝普通儀表和電器元件的安全運行。
7．自動控制系統主要完成換氣、補氣
、超高壓自動報警和排氣、氣壓報警、低壓聯鎖斷電等高端功能。（本正壓柜具有低壓聯鎖功能，低于規定的氣壓值（50Pa）時，自動切斷正壓腔的用戶配電電源）更加肯定了產品的安全性，實用性;8．外可按客戶要求加裝防護門
，能夠顯示內部控制部分的顯示或動作；9．所有緊固件均采用抗強腐蝕的304不銹鋼材質；
10．布線方式
，鋼管或電纜、防爆軟管均可；11．可根據用戶要求特殊定制
；█ 煙管蒸汽鍋爐防爆正壓通風型配電柜技術參數
防爆標志：ExdeIIBT4/T5/T6
、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V
；總開關電流：10A—800A；分開關電流：1A—630A
；防護等級：IP54/IP55/IP65
；螺紋規格：DN15-DN100/G1/2-G4寸
引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm
；引入引出方向：上進上出
，下進下出（可按客戶要求不受限制）
防爆正壓通風柜功能介紹：
正壓防爆配電柜為專用于1.2區而設計的一種正壓防爆柜，Pz系列和Px系列相比
，省略了檢查換氣時間的安全裝置，僅標志換氣的時間
，由用戶在主腔通電前按要求進行
；另外，當內部氣壓低于100Pa時
，自控系統自動報警
，補氣成功時，自動恢復正常，不成功并內部氣降到60Pa時，系統自動斷電，斷續報警。
防爆正壓通風柜介紹：
1.當氣壓高于800Pa時
，自控系統自動開啟排氣閥，自動調整內部氣壓，保證產品不受高氣壓沖擊而變形損壞。當氣壓低于100Pa時，自控系統自動報警
，需調整內部壓力，補氣成功時，自動恢復正常，不成功并內部氣壓降到60Pa，必要時可設置系統自動斷電 。2.產品設置換氣連鎖，產品投運前
，只有經過主盤內腔換氣，并達到規定的換氣時間和換氣量后，確保主盤內部吹除了易燃易爆氣體，副盤才能受電，并開始檢測主腔氣壓，確保產品投運時，電器元件已被潔凈介質有效隔離。3.只有主盤內腔氣壓滿足規定的氣壓要求時，副盤內電源自動切換系統才會向主腔送電
。4.主盤內腔工作氣壓為100Pa≤P≤800Pa
。5.副盤自控系統為不間斷連續監控，并顯示主盤內腔各壓力參數
防爆正壓通風柜產品特點
1.按進氣方式分為通風型和補償型
。通風型為不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱功能，適用于解決大功率防爆變頻器的散熱問題；補償型為間斷性供氣，正壓腔要有良好的密封性，確保耗氣量小。2.用戶須提供氣源，要求為：凈化空氣或氮?dú)?div id="jfovm50" class="index-wrap">，氣源壓為為?.2～0.8Mpa
；通常用戶現場的儀表風均可滿足要求。
3.中通智能正壓型防爆配電柜主要由柜體
、自控系統
、布?xì)庀到y(tǒng)、報警系統
、配電系統組成
；柜體由正壓腔和副腔組成，正壓腔內裝用戶的配電系統元件
，副腔內裝自控系統。
4.柜式產品采用GGD或德國工藝柜架，主副盤為左右結構
，電纜溝座式安裝，下進線、前門操作，后門檢修。5.箱式產品采用優質鋼板焊接結構
，主、副盤為上下結構，掛式安裝，下進線、前門操作和檢修。6.琴臺式產品采用優質鋼板折疊焊接成型
，主、副盤為前后結構，座式安裝，下進線、琴臺操作，后門檢修。7.鋼板材料一般用GB710-88冷軋鋼板，也可根據用戶要求選用GB3280-84不銹鋼材質
。
