防爆正壓通風型配電柜適用范圍:本產品適用于化工、海上鉆井平臺
1.本產品適用于化工
2.適用于1區
3.適用于iia、iib
4.戶內

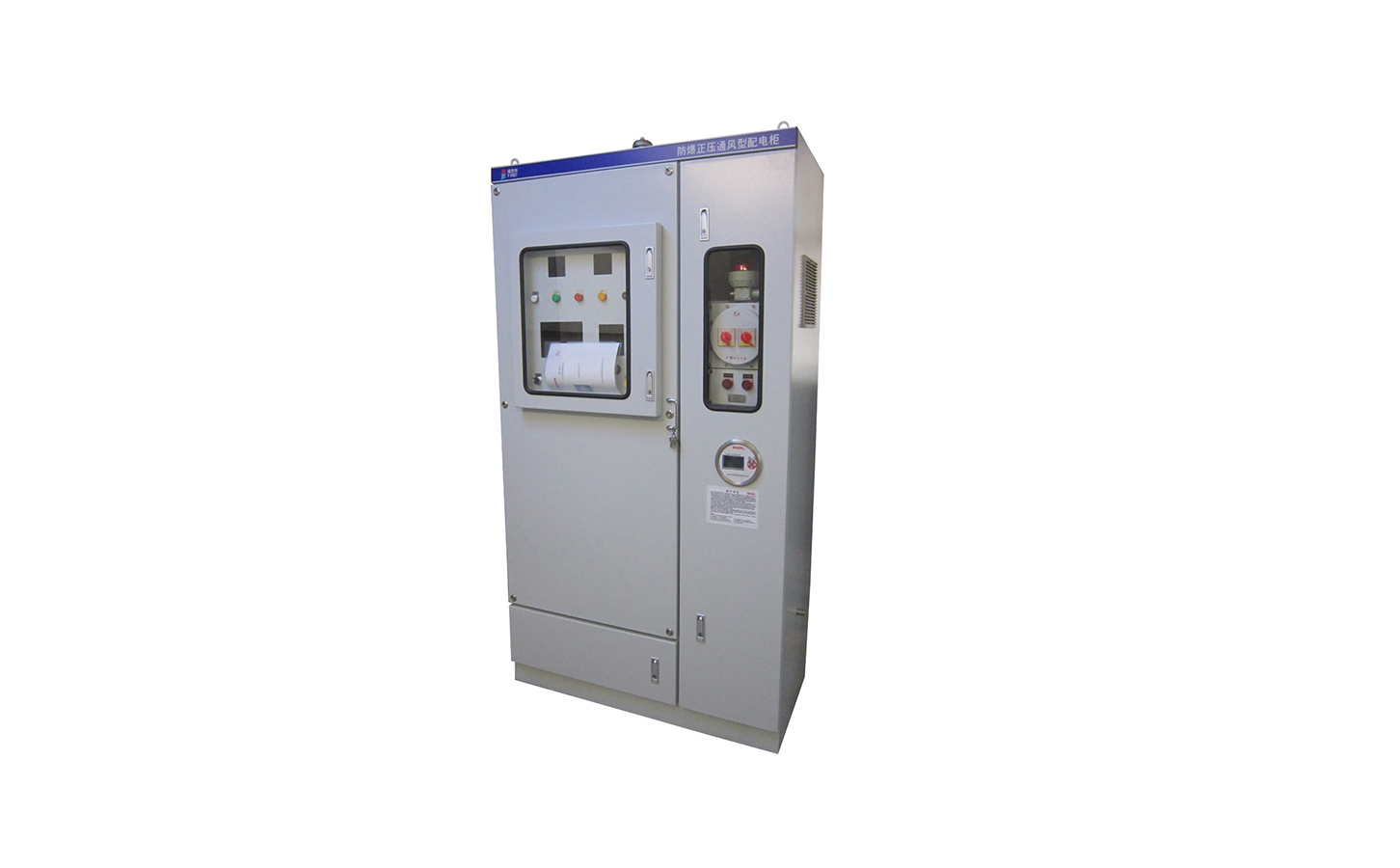

防爆正壓通風型配電柜
采用介質隔離點燃源的防爆措施。即:把用戶所用的電器元件安裝在一個充滿正壓潔凈氣體的柜體內
pxk- □ / □ □
保護形式px py pz
柜式1
柜式2
箱式
琴臺式
特殊要求
t:通風型 b:補償型
正壓型防爆
1.本產品主要由柜體、自控系統
2.柜式產品采用GGD柜架
3.箱式產品采用優質鋼板焊接結構
,主、副盤為上下結構4.琴臺式產品采用優質鋼板折疊焊接成型
5.按進氣方式分為通風型和補償型
6.用戶須提供氣源
7.鋼板材料一般用gb710-88冷軋鋼板
1.產品設置換氣連鎖
,產品投運前,只有經過主盤內腔換氣,并達到規定的換氣時間和換氣量后,確保主盤內部吹除了易燃易爆氣體,副盤才能受電,并開始檢測主腔氣壓,確保產品投運時,電器元件已被潔凈介質有效隔離。2.只有主盤內腔氣壓滿足規定的氣壓要求時
,副盤內電源自動切換系統才會向主腔送電。3.主盤內腔工作氣壓為100pa≤p≤1000pa
。當氣壓高于1000pa時
,自控系統自動關閉進氣或開啟排氣閥,自動調整內部氣壓,保證產品不受高氣壓沖擊而變形損壞。當氣壓低于100pa時
,自控系統自動報警,并開啟進氣,自動調整內部補氣,補氣成功時,自動恢復正常,不成功并內部氣壓降到60pa,必要時可設置系統自動斷電。4.副盤自控系統為不間斷連續監控
,并顯示主盤內腔各壓力參數。為專用于2區而設計的一種正壓防爆柜
,pz系列和px系列相比防爆標志
防護等級
工作壓力
氣源壓力
expdeiibt4
expdeiict4
ip65
60~1000pa
50~500pa
0.2~0.8mpa
規格 |
寬b |
高h |
厚d |
(主腔)寬b1 |
(主腔)高h1 |
安裝尺寸 |
||
b1 |
d1 |
|||||||
上下結構 |
1 |
650 |
1800 |
600 |
1100 |
450 |
550 |
|
2 |
800 |
2000 |
600 |
1200 |
600 |
550 |
||
3 |
1000 |
2200 |
800 |
1400 |
800 |
750 |
||
左右結構 |
1 |
1180 |
1800 |
600 |
800 |
980 |
550 |
|
2 |
1180 |
2000 |
600 |
800 |
980 |
550 |
||
3 |
1380 |
2200 |
800 |
1000 |
1180 |
750 |
規格 |
寬b |
高h |
厚d |
(主腔)高h1 |
安裝尺寸 |
1 |
500 |
800 |
220 |
600 |
按用戶要求制作 |
2 |
600 |
1000 |
250 |
800 |
|
3 |
800 |
1200 |
250 |
1000 |
規格 |
寬b |
高h |
總厚d |
厚d1 |
(主腔)厚d2 |
安裝尺寸 |
|
b1 |
d3 |
||||||
1 |
1000 |
1500 |
1500 |
650 |
350 |
800 |
600 |
2 |
1500 |
1500 |
1500 |
650 |
350 |
1300 |
600 |
3 |
2000 |
1500 |
1500 |
900 |
600 |
1800 |
850 |
