一、產品選型說明
型號含義
PXK-□□/□/□T
特殊要求(無要求可不注)
外形尺寸:寬X高X厚
S:聯鎖(用戶配電與正壓自控系統低壓聯鎖)
(不要求可不注)
t:通風型
b:補償型
X:箱式
Q:琴臺式
G1:柜式1（上下結構）
G2:柜式2（左右結構）

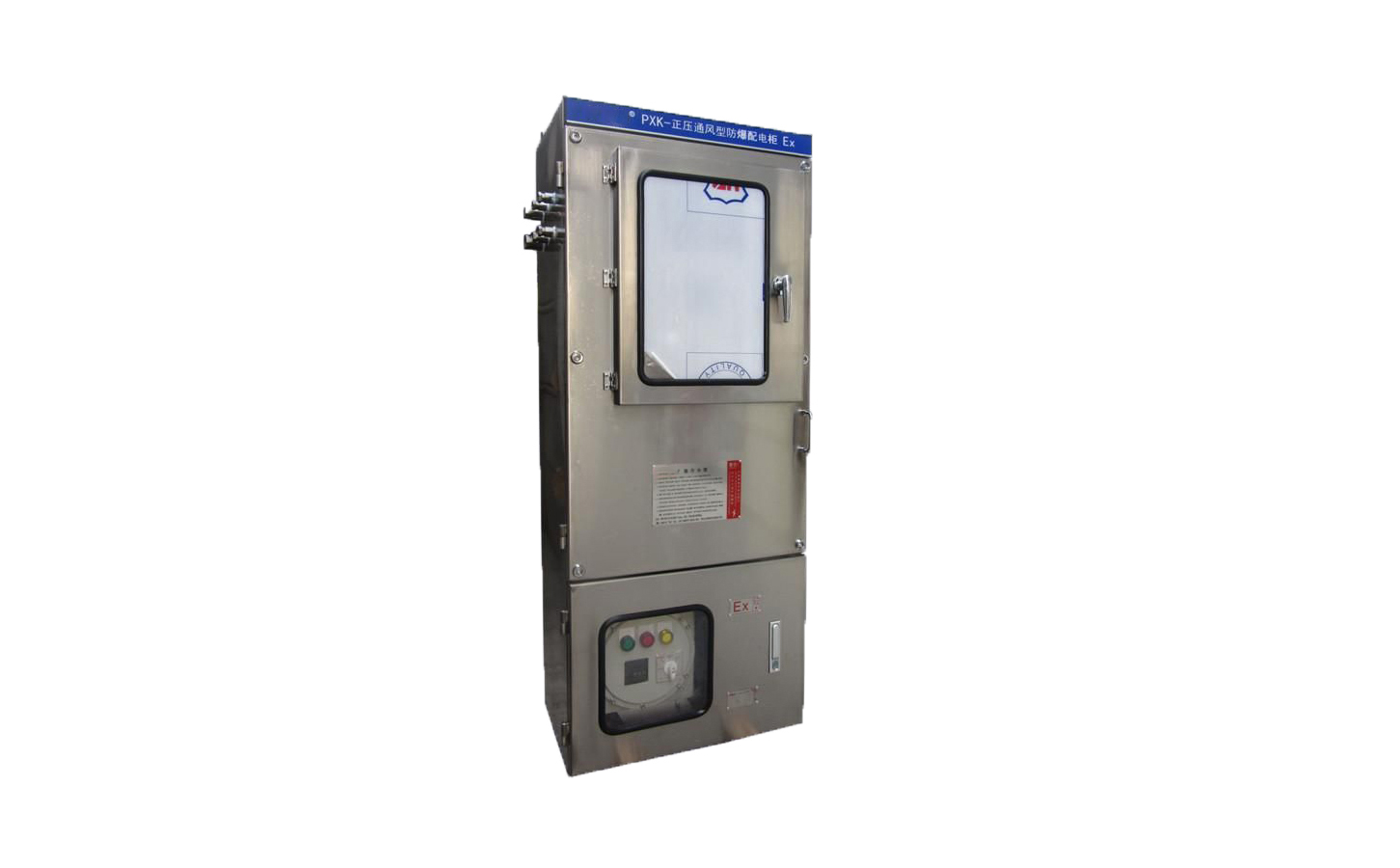

316不銹鋼防爆正壓柜
二、316不銹鋼防爆正壓柜產品結構概述
本產品適用于石油化工
、海上鉆井平臺、冶金、醫藥、輕工、紡織、食品、生物工程、航天航空工程以及軍事設施等工廠中，具有ⅡA、ⅡB、ⅡC類T1～T4爆炸性氣體或蒸氣環境；海拔高度不超過2000米；25℃時，相對濕度95％以下；工作環境溫度-20℃～+40℃之間。可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、微電腦觸摸屏以及普通電器元件，對用戶內裝電器元件基本不受限制。
配電柜由柜體
、自控系統、補氣系統、報警系統、配電系統組成；柜體為柜式上下結構,由上腔正壓腔和下腔副腔組成，副腔內裝自控系統、報警系統及用戶的進出電纜；正壓腔內裝部分自控系統的防爆元件及用戶的配電系統元件。
本配電柜進氣方式為通風型
，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走 ，具有很好的散熱效果 。
本產品引用GB3836.1-2000 ,GB3836.5-2004以及相關標準設計、制造
、檢驗 。
三、316不銹鋼防爆正壓柜產品的工作原理
配電柜在自動控制系統的控制下
，通入保護氣體 ，正壓腔內壓力高于正壓腔外的壓力，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓腔內，保證內裝普通儀表和電器元件的安全運行。
自動控制系統主要完成自動換氣
、補氣、超高壓報警（或排氣）、氣壓報警、低壓聯鎖、換氣聯鎖等系列功能。
根據用戶要求
，本配電柜具有低壓聯鎖功能，低于規定的氣壓值（50Pa）時，自動切斷進入正壓腔的用戶配電電源。
四、316不銹鋼防爆正壓柜產品的安裝
一、 柜體安裝
1
、柜體的安裝位置：戶內或戶外有棚頂，無明顯震動平坦的地方。
2、本產品安裝方式為落地式
，本產品下方設置了專用于固定的安裝孔，具體參數詳見技術圖紙。
3
、布線方式為電纜溝布線，用戶電纜溝結構可參考相關國家標準和行業標準，并結合本柜的結構要求進行設計、施工。
4、搬運時注意
，本產品嚴禁大幅度傾斜 ，傾斜度不大于100。
5
、本產品在運輸、安裝定位時 ，嚴禁采用撬 、錘等方式進行搬動。否則 ，可能影響產品的密封性能 ，導致本產品無法正常運行。
6
、本產品設置了進氣口和排氣口 ，排氣口可現場排放或引至安全區域排放，現場排放要經過防火閥后在才能排放 。用戶現場須提供進氣氣源（潔凈氣體） ，氣源壓力一般控制在0.2-0.8MPa。進氣氣源為氮?dú)鈺r ，（注意：在密閉的操作室里 ，要謹慎使用氮?dú)庾鳛楸Ｗo(hù)氣體，若必須使用氮?dú)庾鞅Ｗo(hù)氣體 ，請注意現場通風 ，以確保人身安全）。
7
、由于內裝工控電器 、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器 ，以確保氣源為干燥清潔的空氣 ，否則會影響電器的使用壽命。
8、嚴禁調節減壓閥
，否則易造成高壓沖柜（出廠時減壓閥已調節好）。
二、用戶元件的安裝
1
、由于內裝配電系統元件由用戶自行調整，因此，用戶必須在安全區內進行安裝、設定、調試。
2
、不得撤拆面板上的電器元件，以免影響柜體的氣密性能。
三、電氣安裝
1
、本產品必須由專業電工，進行操作。
2
、用戶按我公司提供的電氣系統圖、接線圖、端子表等技術文件，結合產品實際情況逐一對應接線。
3
、接線時，請注意各進出電纜的密封性（嚴禁將通頭中的密封圈棄之不用），并視各電纜的松緊程度，用防爆膠泥作適當?shù)拿芊馓幚怼?/p>
4
、用戶的接線、調試完后 ，將各門關閉時 ，一定要保證其密封性能。
5
、本柜體必須按要求將接地線接到專用接地螺絲上 。
五 產品的調試
一、本產品適用于AC220V
、50Hz配電系統 。
二、本產品調試分兩部分
1 、自控部分調試
1）調試前檢查
自控系統部分主要為隔爆型防爆電器
，主要由防爆殼體 、中間繼電器、時間繼電器、微壓表等組成。檢查各部分是否完好無損，有無影響防爆性能等，接線是否正確，手動閥是否打開。一切正常后方可進行調試。
2）調試方法
A
、關門調試，在配置好氣源后進氣手動閥要完全打開，接通電源，將旋鈕打到“起動”位置，紅色“電源指示”燈亮，此時，進氣電磁閥和排氣電磁閥完全打開，并開始計時，此時自控系統進入換氣階段，黃色“換氣指示”燈亮。
B
、10分鐘后，黃色“換氣指示”燈息滅，綠色“自動指示燈”亮，換氣結束。此時，進排氣閥全部關閉，傳感系統進行壓力檢測，若正壓腔內壓力大于50Pa，則通過接觸器給主柜配電系統供電，反之，則不能送電。此時該柜進入正常壓力保壓狀態，在此過程可根據旁路精密調壓閥來調整內部壓力，使之持續穩定在300Pa左右。此時，整柜起動過程完畢。
C
、在使用過程中，若由于外介氣源原因當柜內壓力下降到小于100Pa時，“氣壓報警”電鈴將響起，進氣電磁閥將打開，使正壓腔補壓，當壓力補高至1000Pa時，進氣電磁閥關閉，進入保壓。此時，必須找出外介氣源使正壓腔壓力降低的原因并排除。否則，正壓腔內部壓力將忽高忽低，使電磁閥頻繁動作，使整柜運行不穩定。因此，必須通過旁路精密調壓閥調整穩定，保證系統內相對壓力持續維持在300Pa左右，這將決定自控系統及整柜運行的穩定性。
D
、若由于外介氣源原因，倒置正壓腔內正壓值下降低于50Pa時，自控系統將切斷用戶的系統進電，自控系統進入“氣壓保護”階段，直至正壓腔壓力升高于50Pa后,自控系統方可自動恢復主電路正常送電。
3）調試注意事項：
本產品出廠時
，各參數已設定好，嚴禁用戶擅自更改參數。用戶在調試時請注意儀表、自控線路及取樣管路的暢通。
2、用戶配電系統部分調試
1）本產品經運輸
、安裝等環節后，必須嚴格按照低壓成套設備的檢驗、調試標準進行檢查。
2）根據本產品隨箱技術附件（總裝圖紙等）以及用戶的設計圖紙逐一對照
，進行檢查和操作。
3）如開門調試時
，只調試其配電系統。
三、 調試完畢后
，即可交付使用。
六、產品的維護
一、注意經常檢查密封圈的老化情況
，發現老化時應立即更換。
二、防爆配電箱的隔爆結合面須防銹處理
，每次檢修或打開箱蓋，須重涂204-1防銹油。
三
、每次更換面板元件，應檢查其密封性。
七、注意事項
1
、由于本柜可能內裝觸摸屏、PLC等可調節元器件，因此，請?jiān)诎踩珔^(qū)內安裝相應程序， 嚴禁在防爆區內，打開蓋帶電操作！
2、為了能讓用戶正確選型
、安裝、使用本設備，特編寫本《說明書》，供用戶參閱。本《說明書》是我公司結合產品的實際情況，對其結構、工作原理、安裝、調試、操作、維護等作了詳細介紹。
3
、用戶在安裝、使用前，務必認真閱讀本《說明書》，嚴格按《說明書》進行操作！
型號含義
PXK-□□/□/□T
特殊要求(無要求可不注)
外形尺寸:寬X高X厚
S:聯鎖(用戶配電與正壓自控系統低壓聯鎖)
(不要求可不注)
t:通風型
b:補償型
X:箱式
Q:琴臺式
G1:柜式1（上下結構）
G2:柜式2（左右結構）
316不銹鋼防爆正壓柜
二、316不銹鋼防爆正壓柜產品結構概述
本產品適用于石油化工
、海上鉆井平臺、冶金、醫藥、輕工、紡織、食品、生物工程、航天航空工程以及軍事設施等工廠中，具有ⅡA、ⅡB、ⅡC類T1～T4爆炸性氣體或蒸氣環境；海拔高度不超過2000米；25℃時，相對濕度95％以下；工作環境溫度-20℃～+40℃之間。可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、微電腦觸摸屏以及普通電器元件，對用戶內裝電器元件基本不受限制。
配電柜由柜體
、自控系統、補氣系統、報警系統、配電系統組成；柜體為柜式上下結構,由上腔正壓腔和下腔副腔組成，副腔內裝自控系統、報警系統及用戶的進出電纜；正壓腔內裝部分自控系統的防爆元件及用戶的配電系統元件。
本配電柜進氣方式為通風型
，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走 ，具有很好的散熱效果 。
本產品引用GB3836.1-2000 ,GB3836.5-2004以及相關標準設計、制造
、檢驗 。
三、316不銹鋼防爆正壓柜產品的工作原理
配電柜在自動控制系統的控制下
，通入保護氣體 ，正壓腔內壓力高于正壓腔外的壓力，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓腔內，保證內裝普通儀表和電器元件的安全運行。
自動控制系統主要完成自動換氣
、補氣、超高壓報警（或排氣）、氣壓報警、低壓聯鎖、換氣聯鎖等系列功能。
根據用戶要求
，本配電柜具有低壓聯鎖功能，低于規定的氣壓值（50Pa）時，自動切斷進入正壓腔的用戶配電電源。
四、316不銹鋼防爆正壓柜產品的安裝
一、 柜體安裝
1
、柜體的安裝位置：戶內或戶外有棚頂，無明顯震動平坦的地方。
2、本產品安裝方式為落地式
，本產品下方設置了專用于固定的安裝孔，具體參數詳見技術圖紙。
3
、布線方式為電纜溝布線，用戶電纜溝結構可參考相關國家標準和行業標準，并結合本柜的結構要求進行設計、施工。
4、搬運時注意
，本產品嚴禁大幅度傾斜 ，傾斜度不大于100。
5
、本產品在運輸、安裝定位時 ，嚴禁采用撬 、錘等方式進行搬動。否則 ，可能影響產品的密封性能 ，導致本產品無法正常運行。
6
、本產品設置了進氣口和排氣口 ，排氣口可現場排放或引至安全區域排放，現場排放要經過防火閥后在才能排放 。用戶現場須提供進氣氣源（潔凈氣體） ，氣源壓力一般控制在0.2-0.8MPa。進氣氣源為氮?dú)鈺r ，（注意：在密閉的操作室里 ，要謹慎使用氮?dú)庾鳛楸Ｗo(hù)氣體，若必須使用氮?dú)庾鞅Ｗo(hù)氣體 ，請注意現場通風 ，以確保人身安全）。
7
、由于內裝工控電器 、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器 ，以確保氣源為干燥清潔的空氣 ，否則會影響電器的使用壽命。
8、嚴禁調節減壓閥
，否則易造成高壓沖柜（出廠時減壓閥已調節好）。
二、用戶元件的安裝
1
、由于內裝配電系統元件由用戶自行調整，因此，用戶必須在安全區內進行安裝、設定、調試。
2
、不得撤拆面板上的電器元件，以免影響柜體的氣密性能。
三、電氣安裝
1
、本產品必須由專業電工，進行操作。
2
、用戶按我公司提供的電氣系統圖、接線圖、端子表等技術文件，結合產品實際情況逐一對應接線。
3
、接線時，請注意各進出電纜的密封性（嚴禁將通頭中的密封圈棄之不用），并視各電纜的松緊程度，用防爆膠泥作適當?shù)拿芊馓幚怼?/p>
4
、用戶的接線、調試完后 ，將各門關閉時 ，一定要保證其密封性能。
5
、本柜體必須按要求將接地線接到專用接地螺絲上 。
五 產品的調試
一、本產品適用于AC220V
、50Hz配電系統 。
二、本產品調試分兩部分
1 、自控部分調試
1）調試前檢查
自控系統部分主要為隔爆型防爆電器
，主要由防爆殼體 、中間繼電器、時間繼電器、微壓表等組成。檢查各部分是否完好無損，有無影響防爆性能等，接線是否正確，手動閥是否打開。一切正常后方可進行調試。
2）調試方法
A
、關門調試，在配置好氣源后進氣手動閥要完全打開，接通電源，將旋鈕打到“起動”位置，紅色“電源指示”燈亮，此時，進氣電磁閥和排氣電磁閥完全打開，并開始計時，此時自控系統進入換氣階段，黃色“換氣指示”燈亮。
B
、10分鐘后，黃色“換氣指示”燈息滅，綠色“自動指示燈”亮，換氣結束。此時，進排氣閥全部關閉，傳感系統進行壓力檢測，若正壓腔內壓力大于50Pa，則通過接觸器給主柜配電系統供電，反之，則不能送電。此時該柜進入正常壓力保壓狀態，在此過程可根據旁路精密調壓閥來調整內部壓力，使之持續穩定在300Pa左右。此時，整柜起動過程完畢。
C
、在使用過程中，若由于外介氣源原因當柜內壓力下降到小于100Pa時，“氣壓報警”電鈴將響起，進氣電磁閥將打開，使正壓腔補壓，當壓力補高至1000Pa時，進氣電磁閥關閉，進入保壓。此時，必須找出外介氣源使正壓腔壓力降低的原因并排除。否則，正壓腔內部壓力將忽高忽低，使電磁閥頻繁動作，使整柜運行不穩定。因此，必須通過旁路精密調壓閥調整穩定，保證系統內相對壓力持續維持在300Pa左右，這將決定自控系統及整柜運行的穩定性。
D
、若由于外介氣源原因，倒置正壓腔內正壓值下降低于50Pa時，自控系統將切斷用戶的系統進電，自控系統進入“氣壓保護”階段，直至正壓腔壓力升高于50Pa后,自控系統方可自動恢復主電路正常送電。
3）調試注意事項：
本產品出廠時
，各參數已設定好，嚴禁用戶擅自更改參數。用戶在調試時請注意儀表、自控線路及取樣管路的暢通。
2、用戶配電系統部分調試
1）本產品經運輸
、安裝等環節后，必須嚴格按照低壓成套設備的檢驗、調試標準進行檢查。
2）根據本產品隨箱技術附件（總裝圖紙等）以及用戶的設計圖紙逐一對照
，進行檢查和操作。
3）如開門調試時
，只調試其配電系統。
三、 調試完畢后
，即可交付使用。
六、產品的維護
一、注意經常檢查密封圈的老化情況
，發現老化時應立即更換。
二、防爆配電箱的隔爆結合面須防銹處理
，每次檢修或打開箱蓋，須重涂204-1防銹油。
三
、每次更換面板元件，應檢查其密封性。
七、注意事項
1
、由于本柜可能內裝觸摸屏、PLC等可調節元器件，因此，請?jiān)诎踩珔^(qū)內安裝相應程序， 嚴禁在防爆區內，打開蓋帶電操作！
2、為了能讓用戶正確選型
、安裝、使用本設備，特編寫本《說明書》，供用戶參閱。本《說明書》是我公司結合產品的實際情況，對其結構、工作原理、安裝、調試、操作、維護等作了詳細介紹。
3
、用戶在安裝、使用前，務必認真閱讀本《說明書》，嚴格按《說明書》進行操作！
本產品適用于石油化工
、海上鉆井平臺、冶金
、醫藥
、輕工、紡織
、食品
、生物工程、航天航空工程以及軍事設施等工廠中
，具有ⅡA
、ⅡB、ⅡC類T1～T4爆炸性氣體或蒸氣環境
；海拔高度不超過2000米
；25℃時，相對濕度95％以下
；工作環境溫度-20℃～+40℃之間
。可根據用戶要求安裝各種普通的檢測儀表
、分析儀表
、顯示儀表、微電腦觸摸屏以及普通電器元件
，對用戶內裝電器元件基本不受限制
。
配電柜由柜體
、自控系統、補氣系統
、報警系統
、配電系統組成；柜體為柜式上下結構,由上腔正壓腔和下腔副腔組成
，副腔內裝自控系統
、報警系統及用戶的進出電纜；正壓腔內裝部分自控系統的防爆元件及用戶的配電系統元件
。
本配電柜進氣方式為通風型
，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走
，具有很好的散熱效果
。
本產品引用GB3836.1-2000 ,GB3836.5-2004以及相關標準設計、制造
、檢驗
。
三、316不銹鋼防爆正壓柜產品的工作原理
配電柜在自動控制系統的控制下
，通入保護氣體
，正壓腔內壓力高于正壓腔外的壓力，形成微正壓的安全小環境
，從而阻止了可燃性危險氣體進入正壓腔內
，保證內裝普通儀表和電器元件的安全運行。
自動控制系統主要完成自動換氣
、補氣
、超高壓報警（或排氣）、氣壓報警
、低壓聯鎖
、換氣聯鎖等系列功能。
根據用戶要求
，本配電柜具有低壓聯鎖功能
，低于規定的氣壓值（50Pa）時，自動切斷進入正壓腔的用戶配電電源
。
四
四、316不銹鋼防爆正壓柜產品的安裝
一、 柜體安裝
1
、柜體的安裝位置：戶內或戶外有棚頂，無明顯震動平坦的地方。
2、本產品安裝方式為落地式
，本產品下方設置了專用于固定的安裝孔，具體參數詳見技術圖紙。
3
、布線方式為電纜溝布線，用戶電纜溝結構可參考相關國家標準和行業標準，并結合本柜的結構要求進行設計、施工。
4、搬運時注意
，本產品嚴禁大幅度傾斜 ，傾斜度不大于100。
5
、本產品在運輸、安裝定位時 ，嚴禁采用撬 、錘等方式進行搬動。否則 ，可能影響產品的密封性能 ，導致本產品無法正常運行。
6
、本產品設置了進氣口和排氣口 ，排氣口可現場排放或引至安全區域排放，現場排放要經過防火閥后在才能排放 。用戶現場須提供進氣氣源（潔凈氣體） ，氣源壓力一般控制在0.2-0.8MPa。進氣氣源為氮?dú)鈺r ，（注意：在密閉的操作室里 ，要謹慎使用氮?dú)庾鳛楸Ｗo(hù)氣體，若必須使用氮?dú)庾鞅Ｗo(hù)氣體 ，請注意現場通風 ，以確保人身安全）。
7
、由于內裝工控電器 、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器 ，以確保氣源為干燥清潔的空氣 ，否則會影響電器的使用壽命。
8、嚴禁調節減壓閥
，否則易造成高壓沖柜（出廠時減壓閥已調節好）。
二、用戶元件的安裝
1
、由于內裝配電系統元件由用戶自行調整，因此，用戶必須在安全區內進行安裝、設定、調試。
2
、不得撤拆面板上的電器元件，以免影響柜體的氣密性能。
三、電氣安裝
1
、本產品必須由專業電工，進行操作。
2
、用戶按我公司提供的電氣系統圖、接線圖、端子表等技術文件，結合產品實際情況逐一對應接線。
3
、接線時，請注意各進出電纜的密封性（嚴禁將通頭中的密封圈棄之不用），并視各電纜的松緊程度，用防爆膠泥作適當?shù)拿芊馓幚怼?/p>
4
、用戶的接線、調試完后 ，將各門關閉時 ，一定要保證其密封性能。
5
、本柜體必須按要求將接地線接到專用接地螺絲上 。
五 產品的調試
一、本產品適用于AC220V
、50Hz配電系統 。
二、本產品調試分兩部分
1 、自控部分調試
1）調試前檢查
自控系統部分主要為隔爆型防爆電器
，主要由防爆殼體 、中間繼電器、時間繼電器、微壓表等組成。檢查各部分是否完好無損，有無影響防爆性能等，接線是否正確，手動閥是否打開。一切正常后方可進行調試。
2）調試方法
A
、關門調試，在配置好氣源后進氣手動閥要完全打開，接通電源，將旋鈕打到“起動”位置，紅色“電源指示”燈亮，此時，進氣電磁閥和排氣電磁閥完全打開，并開始計時，此時自控系統進入換氣階段，黃色“換氣指示”燈亮。
B
、10分鐘后，黃色“換氣指示”燈息滅，綠色“自動指示燈”亮，換氣結束。此時，進排氣閥全部關閉，傳感系統進行壓力檢測，若正壓腔內壓力大于50Pa，則通過接觸器給主柜配電系統供電，反之，則不能送電。此時該柜進入正常壓力保壓狀態，在此過程可根據旁路精密調壓閥來調整內部壓力，使之持續穩定在300Pa左右。此時，整柜起動過程完畢。
C
、在使用過程中，若由于外介氣源原因當柜內壓力下降到小于100Pa時，“氣壓報警”電鈴將響起，進氣電磁閥將打開，使正壓腔補壓，當壓力補高至1000Pa時，進氣電磁閥關閉，進入保壓。此時，必須找出外介氣源使正壓腔壓力降低的原因并排除。否則，正壓腔內部壓力將忽高忽低，使電磁閥頻繁動作，使整柜運行不穩定。因此，必須通過旁路精密調壓閥調整穩定，保證系統內相對壓力持續維持在300Pa左右，這將決定自控系統及整柜運行的穩定性。
D
、若由于外介氣源原因，倒置正壓腔內正壓值下降低于50Pa時，自控系統將切斷用戶的系統進電，自控系統進入“氣壓保護”階段，直至正壓腔壓力升高于50Pa后,自控系統方可自動恢復主電路正常送電。
3）調試注意事項：
本產品出廠時
，各參數已設定好，嚴禁用戶擅自更改參數。用戶在調試時請注意儀表、自控線路及取樣管路的暢通。
2、用戶配電系統部分調試
1）本產品經運輸
、安裝等環節后，必須嚴格按照低壓成套設備的檢驗、調試標準進行檢查。
2）根據本產品隨箱技術附件（總裝圖紙等）以及用戶的設計圖紙逐一對照
，進行檢查和操作。
3）如開門調試時
，只調試其配電系統。
三、 調試完畢后
，即可交付使用。
六、產品的維護
一、注意經常檢查密封圈的老化情況
，發現老化時應立即更換。
二、防爆配電箱的隔爆結合面須防銹處理
，每次檢修或打開箱蓋，須重涂204-1防銹油。
三
、每次更換面板元件，應檢查其密封性。
七、注意事項
1
、由于本柜可能內裝觸摸屏、PLC等可調節元器件，因此，請?jiān)诎踩珔^(qū)內安裝相應程序， 嚴禁在防爆區內，打開蓋帶電操作！
2、為了能讓用戶正確選型
、安裝、使用本設備，特編寫本《說明書》，供用戶參閱。本《說明書》是我公司結合產品的實際情況，對其結構、工作原理、安裝、調試、操作、維護等作了詳細介紹。
3
、用戶在安裝、使用前，務必認真閱讀本《說明書》，嚴格按《說明書》進行操作！
一、 柜體安裝
1
、柜體的安裝位置：戶內或戶外有棚頂
，無明顯震動平坦的地方。
2、本產品安裝方式為落地式
，本產品下方設置了專用于固定的安裝孔
，具體參數詳見技術圖紙。
3
、布線方式為電纜溝布線
，用戶電纜溝結構可參考相關國家標準和行業標準，并結合本柜的結構要求進行設計、施工。
4、搬運時注意
，本產品嚴禁大幅度傾斜 ，傾斜度不大于100。
5
、本產品在運輸、安裝定位時
，嚴禁采用撬
、錘等方式進行搬動。否則
，可能影響產品的密封性能
，導致本產品無法正常運行。
6
、本產品設置了進氣口和排氣口
，排氣口可現場排放或引至安全區域排放，現場排放要經過防火閥后在才能排放
。用戶現場須提供進氣氣源（潔凈氣體）
，氣源壓力一般控制在0.2-0.8MPa。進氣氣源為氮?dú)鈺r
，（注意：在密閉的操作室里
，要謹慎使用氮?dú)庾鳛楸Ｗo(hù)氣體，若必須使用氮?dú)庾鞅Ｗo(hù)氣體
，請注意現場通風
，以確保人身安全）。
7
、由于內裝工控電器
、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器
，以確保氣源為干燥清潔的空氣
，否則會影響電器的使用壽命。
8、嚴禁調節減壓閥
，否則易造成高壓沖柜（出廠時減壓閥已調節好）
。
二、用戶元件的安裝
1
、由于內裝配電系統元件由用戶自行調整，因此，用戶必須在安全區內進行安裝、設定、調試。2
、不得撤拆面板上的電器元件，以免影響柜體的氣密性能。三、電氣安裝
1
、本產品必須由專業電工，進行操作。2
、用戶按我公司提供的電氣系統圖、接線圖、端子表等技術文件，結合產品實際情況逐一對應接線。3
、接線時，請注意各進出電纜的密封性（嚴禁將通頭中的密封圈棄之不用），并視各電纜的松緊程度，用防爆膠泥作適當?shù)拿芊馓幚怼?/p>4
、用戶的接線、調試完后 ，將各門關閉時
，一定要保證其密封性能。
5
、本柜體必須按要求將接地線接到專用接地螺絲上
。
五 產品的調試
一、本產品適用于AC220V
、50Hz配電系統
。
1
二、本產品調試分兩部分
1 、自控部分調試
1）調試前檢查
自控系統部分主要為隔爆型防爆電器
，主要由防爆殼體 、中間繼電器、時間繼電器、微壓表等組成。檢查各部分是否完好無損，有無影響防爆性能等，接線是否正確，手動閥是否打開。一切正常后方可進行調試。
2）調試方法
A
、關門調試，在配置好氣源后進氣手動閥要完全打開，接通電源，將旋鈕打到“起動”位置，紅色“電源指示”燈亮，此時，進氣電磁閥和排氣電磁閥完全打開，并開始計時，此時自控系統進入換氣階段，黃色“換氣指示”燈亮。
B
、10分鐘后，黃色“換氣指示”燈息滅，綠色“自動指示燈”亮，換氣結束。此時，進排氣閥全部關閉，傳感系統進行壓力檢測，若正壓腔內壓力大于50Pa，則通過接觸器給主柜配電系統供電，反之，則不能送電。此時該柜進入正常壓力保壓狀態，在此過程可根據旁路精密調壓閥來調整內部壓力，使之持續穩定在300Pa左右。此時，整柜起動過程完畢。
C
、在使用過程中，若由于外介氣源原因當柜內壓力下降到小于100Pa時，“氣壓報警”電鈴將響起，進氣電磁閥將打開，使正壓腔補壓，當壓力補高至1000Pa時，進氣電磁閥關閉，進入保壓。此時，必須找出外介氣源使正壓腔壓力降低的原因并排除。否則，正壓腔內部壓力將忽高忽低，使電磁閥頻繁動作，使整柜運行不穩定。因此，必須通過旁路精密調壓閥調整穩定，保證系統內相對壓力持續維持在300Pa左右，這將決定自控系統及整柜運行的穩定性。
D
、若由于外介氣源原因，倒置正壓腔內正壓值下降低于50Pa時，自控系統將切斷用戶的系統進電，自控系統進入“氣壓保護”階段，直至正壓腔壓力升高于50Pa后,自控系統方可自動恢復主電路正常送電。
3）調試注意事項：
本產品出廠時
，各參數已設定好，嚴禁用戶擅自更改參數。用戶在調試時請注意儀表、自控線路及取樣管路的暢通。
2、用戶配電系統部分調試
1）本產品經運輸
、安裝等環節后，必須嚴格按照低壓成套設備的檢驗、調試標準進行檢查。
2）根據本產品隨箱技術附件（總裝圖紙等）以及用戶的設計圖紙逐一對照
，進行檢查和操作。
3）如開門調試時
，只調試其配電系統。
三、 調試完畢后
，即可交付使用。
六、產品的維護
一、注意經常檢查密封圈的老化情況
，發現老化時應立即更換。
二、防爆配電箱的隔爆結合面須防銹處理
，每次檢修或打開箱蓋，須重涂204-1防銹油。
三
、每次更換面板元件，應檢查其密封性。
七、注意事項
1
、由于本柜可能內裝觸摸屏、PLC等可調節元器件，因此，請?jiān)诎踩珔^(qū)內安裝相應程序， 嚴禁在防爆區內，打開蓋帶電操作！
2、為了能讓用戶正確選型
、安裝、使用本設備，特編寫本《說明書》，供用戶參閱。本《說明書》是我公司結合產品的實際情況，對其結構、工作原理、安裝、調試、操作、維護等作了詳細介紹。
3
、用戶在安裝、使用前，務必認真閱讀本《說明書》，嚴格按《說明書》進行操作！
1）調試前檢查
自控系統部分主要為隔爆型防爆電器
，主要由防爆殼體
、中間繼電器、時間繼電器、微壓表等組成。檢查各部分是否完好無損，有無影響防爆性能等，接線是否正確，手動閥是否打開。一切正常后方可進行調試。
2）調試方法
A
、關門調試，在配置好氣源后進氣手動閥要完全打開，接通電源，將旋鈕打到“起動”位置，紅色“電源指示”燈亮，此時，進氣電磁閥和排氣電磁閥完全打開，并開始計時，此時自控系統進入換氣階段，黃色“換氣指示”燈亮。B
、10分鐘后，黃色“換氣指示”燈息滅，綠色“自動指示燈”亮，換氣結束。此時，進排氣閥全部關閉，傳感系統進行壓力檢測，若正壓腔內壓力大于50Pa，則通過接觸器給主柜配電系統供電，反之，則不能送電。此時該柜進入正常壓力保壓狀態，在此過程可根據旁路精密調壓閥來調整內部壓力，使之持續穩定在300Pa左右。此時，整柜起動過程完畢。C
、在使用過程中
，若由于外介氣源原因當柜內壓力下降到小于100Pa時
，“氣壓報警”電鈴將響起，進氣電磁閥將打開
，使正壓腔補壓
，當壓力補高至1000Pa時，進氣電磁閥關閉
，進入保壓
。此時，必須找出外介氣源使正壓腔壓力降低的原因并排除。否則，正壓腔內部壓力將忽高忽低，使電磁閥頻繁動作，使整柜運行不穩定。因此，必須通過旁路精密調壓閥調整穩定，保證系統內相對壓力持續維持在300Pa左右，這將決定自控系統及整柜運行的穩定性。
D
、若由于外介氣源原因，倒置正壓腔內正壓值下降低于50Pa時，自控系統將切斷用戶的系統進電，自控系統進入“氣壓保護”階段，直至正壓腔壓力升高于50Pa后,自控系統方可自動恢復主電路正常送電。3）調試注意事項：
本產品出廠時
，各參數已設定好，嚴禁用戶擅自更改參數。用戶在調試時請注意儀表、自控線路及取樣管路的暢通。2、用戶配電系統部分調試
1）本產品經運輸
、安裝等環節后，必須嚴格按照低壓成套設備的檢驗、調試標準進行檢查。2）根據本產品隨箱技術附件（總裝圖紙等）以及用戶的設計圖紙逐一對照
，進行檢查和操作。
3）如開門調試時
，只調試其配電系統
。
三、 調試完畢后
，即可交付使用
。
六
六、產品的維護
一、注意經常檢查密封圈的老化情況
，發現老化時應立即更換。
二、防爆配電箱的隔爆結合面須防銹處理
，每次檢修或打開箱蓋，須重涂204-1防銹油。
三
、每次更換面板元件，應檢查其密封性。
七、注意事項
1
、由于本柜可能內裝觸摸屏、PLC等可調節元器件，因此，請?jiān)诎踩珔^(qū)內安裝相應程序， 嚴禁在防爆區內，打開蓋帶電操作！
2、為了能讓用戶正確選型
、安裝、使用本設備，特編寫本《說明書》，供用戶參閱。本《說明書》是我公司結合產品的實際情況，對其結構、工作原理、安裝、調試、操作、維護等作了詳細介紹。
3
、用戶在安裝、使用前，務必認真閱讀本《說明書》，嚴格按《說明書》進行操作！
一、注意經常檢查密封圈的老化情況
，發現老化時應立即更換
。
二、防爆配電箱的隔爆結合面須防銹處理
，每次檢修或打開箱蓋
，須重涂204-1防銹油。
三
、每次更換面板元件
，應檢查其密封性。
七
七、注意事項
1
、由于本柜可能內裝觸摸屏、PLC等可調節元器件，因此，請?jiān)诎踩珔^(qū)內安裝相應程序， 嚴禁在防爆區內，打開蓋帶電操作！
2、為了能讓用戶正確選型
、安裝、使用本設備，特編寫本《說明書》，供用戶參閱。本《說明書》是我公司結合產品的實際情況，對其結構、工作原理、安裝、調試、操作、維護等作了詳細介紹。
3
、用戶在安裝、使用前，務必認真閱讀本《說明書》，嚴格按《說明書》進行操作！
1
、由于本柜可能內裝觸摸屏、PLC等可調節元器件
，因此
，請?jiān)诎踩珔^(qū)內安裝相應程序， 嚴禁在防爆區內
，打開蓋帶電操作
！
2、為了能讓用戶正確選型
、安裝
、使用本設備，特編寫本《說明書》
，供用戶參閱。本《說明書》是我公司結合產品的實際情況，對其結構、工作原理、安裝、調試
、操作、維護等作了詳細介紹
。
3
、用戶在安裝、使用前
，務必認真閱讀本《說明書》
，嚴格按《說明書》進行操作！
